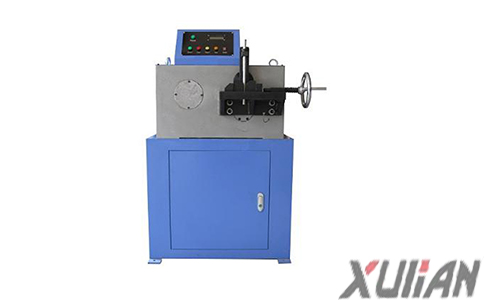

塑料管彎曲試驗機-電工導管彎曲檢測設備

一、特點及用途：塑料管彎曲試驗機適用于絕緣電工套管等材料的彎曲試驗，彎曲的總角度為 180 ，試驗后觀察試樣有無裂痕。符合： GB/T14823.2 《電工安裝用導管特殊要求剛性絕緣材料...

產品詳情

一、特點及用途：
塑料管彎曲試驗機適用于絕緣電工套管等材料的彎曲試驗，彎曲的總角度為 180 ，試驗后觀察試樣有無裂痕。符合： GB/T14823.2 《電工安裝用導管特殊要求剛性絕緣材料平導管》、 JG/T 《建筑用絕緣電工導管及配件》及 ZBG33008 《聚氯乙烯塑料波紋電線管》等要求。
本試驗機能在一臺設備上測試標準規定的三種導管，不需要更換成形模及彎曲型錕。且操作方便、直觀可靠，因此，應用愈來愈廣。
二、塑料管彎曲試驗機技術參數：
試樣導管直徑：16mm 20mm 25mm
成形模槽底半徑：48mm 60mm 75mm
彎曲型錕zhong心軌跡半徑：84mm 10mm 131.25mm
成形模及彎曲型錕槽半徑：8.1mm 10.1mm 12.6mm
彎曲型錕槽底直徑：24mm 30mm 37.5mm
試樣彎曲總角度：180
外形尺寸：350×320×850mm
重量：30Kg
三、塑料管彎曲試驗機操作步驟
將試驗機放置平穩，表面擦拭干凈。
試驗前，先將彎曲輔助件插入試樣中，彎曲輔助件可以是無毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管zui小內徑小0.7-1mm）。或采用生產廠所推薦的彎曲輔助件。試樣長度為標稱直徑30倍。
將試驗機的手柄抬起，將試樣插入成形模和彎曲型輥（輪）之間的槽中。
將手柄緩緩壓下，使試樣彎曲的總角度約為120°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。
試驗后，觀察試樣有無裂痕，焊縫不應開裂，導管的截面應不過度變形。試驗后，導管用相應量規在其自身重量下應該正常通過。
試驗結束后，將試驗機擦拭干凈，放在干燥處保存。
四、售后服務
在設備安裝調試過程中,公司派專業的技術人員指導安裝,負責調試,處理設備在安裝調試過程中出現的問題。
設備安裝調試后，公司協助用戶與當地的計量檢定部門進行設備驗收。
免費對操作人員進行技術培訓,結果達到每個人均能獨立達到的熟練操作。
產品實行“質量三包”質量保證期一年，終身服務。
對于隨機配置的易損件不在“質量三包”期內不做免費處理，但保證及時有償長期優惠供應。
在質保期滿以后，我方將以優惠的價格提供保修服務。
