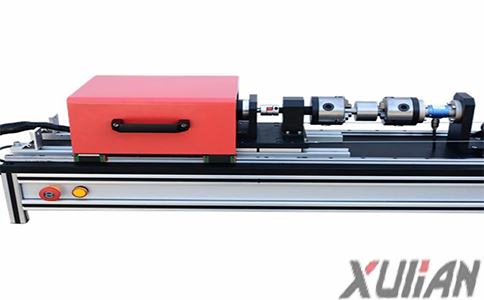

線材扭轉試驗機工作時，電腦給出指令，通過交流伺服調速系統控制交流電機的轉速和轉向。傳動穩定，控制精度高，帶動擺線針輪減速器。減速器減速后，齒帶傳遞到主軸箱，帶動夾頭旋轉，對樣品施加扭矩。同時，檢測器件的扭矩傳感器和光電編碼器輸出參數信號，并通過測量系統進行放大和轉換。檢測結果反映在計算機的顯示器上，并繪制相應的扭矩-扭角曲線。友好的工作界面，易于觀察和操作，實現自動計算控制。傳動系統采用高可靠性電機和減速器，有利于傳動的穩定性。同時，減少功率損失。其靜夾頭可隨尾座在導軌上自由移動，用于調節試驗空間和試驗時隨試樣軸向變形移動，避免軸向附加力。
線扭試驗機操作規程。
1.測試前檢查試驗機的連接是否正常。
2.準備樣品和測量儀器，選擇組裝合適的夾具和夾塊。
3.啟動計算機和打印機，打開試驗機的主機電源。
4.打開測試機測控系統軟件并聯。在線成功，測試液晶屏將顯示PC控制字樣。
5.正確設置軟件的硬件和軟件，輸入環境參數。
6.測量樣品尺寸，在軟件運行參數窗口中輸入樣品尺寸信息。
7.先將樣品夾在傳感器的一端，然后在軟件中清除扭矩值。扭矩清除后，順時針或逆時針調整夾具位置，以夾緊樣品的另一端。
8.擰緊樣品后，如果有扭矩值。按下試驗機面板上的機械調零按鈕，然后手動旋轉試驗機手輪，調零扭矩值。按下機械調零按鈕，清除角度值。
9.組裝小角度裝置，清除數顯表數值。
10.在軟件的運行參數窗口中，根據測試要求正確設置測試的所有運行參數。
點擊運行按鈕，開始測試。
12.線材扭轉試驗機小角度達到預設值時，請及時取出小角度，以免損壞。
13.樣品損壞，試驗結束后。將測試結果輸出到Excel，打印測試報告。
14.取下破壞樣品，清潔試驗臺，保持試驗環境衛生。
15.測試結束后，關閉主機電源、計算機和打印機。
